Acompañados por María Isabel Rodríguez-Rojas, experta en Diseño Urbano Sensible al Agua hemos visitado el Sistema Piloto: Gestión Sostenible de Aguas Pluviales en Zonas Urbanas situado en el Campus de Cartuja de la Universidad de Granada.
Durante la visita Rodríguez-Rojas nos ha explicado las ventajas e inconvenientes de cada uno de los pavimentos permeables utilizados en el Sistema Piloto, así como el funcionamiento del sistema de monitorización para la recogida de datos.
Este proyecto piloto es fruto de la colaboración entre EMASAGRA, Empresa Municipal de Abastecimiento y Saneamiento de Granada, S.A. y un grupo de investigadores de la Escuela Técnica Superior de Ingeniería de Caminos, Canales y Puertos de la Universidad de Granada. Desde el año 2012 ambos llevan colaborando y desarrollando proyectos que promueven la integración de los Sistemas Urbanos de Drenaje Sostenible (SUDS) en la ciudad de Granada y divulgando entre los técnicos un nuevo modelo urbanístico más próximo al agua y a los espacios verdes.
Fruto de la necesidad detectada en el contrato de investigación realizado en 2012 de llevar a cabo proyectos piloto que testaran el funcionamiento, la eficiencia y la aplicabilidad de los SUDS en Andalucía, a finales de 2012 el equipo de investigadores de la Universidad de Granada y las empresas EMASAGRA y Construcciones Otero presentaron una propuesta de investigación a la convocatoria pública de proyectos I+D+i de la Junta de Andalucía 2012-2014, financiada con fondos europeos FEDER. La propuesta fue seleccionada y dotada con un presupuesto de 276.086,04 € para la realización del proyecto, construcción y monitorización de una planta experimental de SUDS en la ciudad de Granada.
El proyecto fue liderado por la profesora María Isabel Rodríguez-Rojas del Departamento de Urbanística y Ordenación del Territorio, junto con los profesores Germán Martínez y Begoña Moreno y el investigador Francisco Huertas, los cuáles contaron con la colaboración del Director de Planificación de EMASAGRA, Alejandro Muñoz y de los responsables de Construcciones Otero. Tuvo una duración de 2 años y tenía como principal objetivo obtener información in situ del funcionamiento y rendimiento de los pavimentos permeables en Granada.
Se eligieron 3 tipos de pavimentos permeables dada su elevada aplicabilidad en la ciudad, fácil integración en una gran tipología de espacios, capacidad para la regeneración urbana y alto potencial para disminuir la frecuencia e intensidad de las inundaciones.

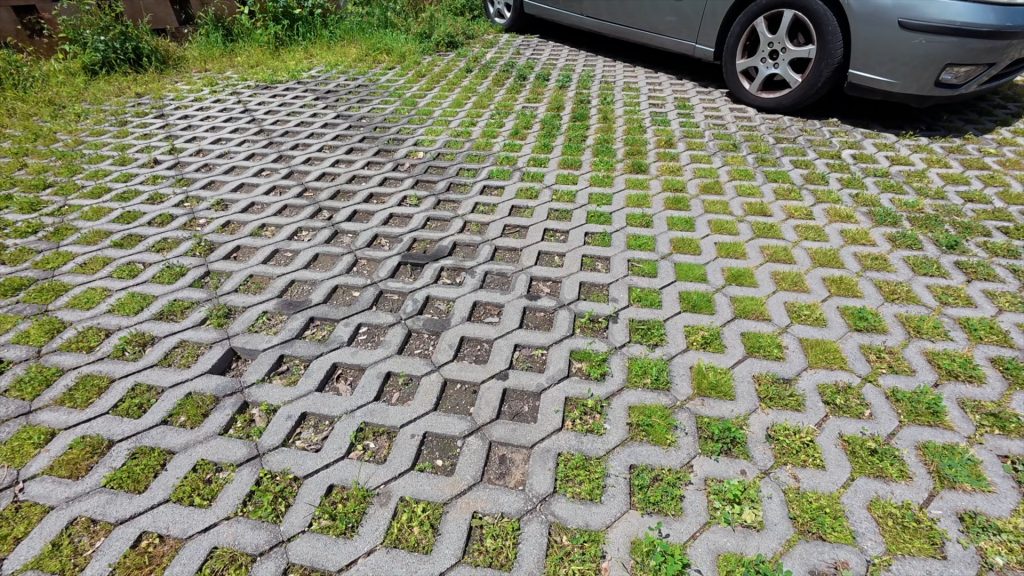

Se implementaron 3 pavimentos permeables diferentes con el objetivo de comparar sus rendimientos y determinar cuál o cuáles podían ser más eficientes en esta ciudad. Los pavimentos utilizados fueron un adoquín con llaga que puede utilizarse en zonas peatonales o de circulación lenta, un pavimento modular o pavicésped que se adapta a zonas recreativas, de uso mixto y/o estacionamiento y un pavimento de geocelda relleno con grava que permite su utilización en espacios abiertos y/o multifuncionales.
La sección constructiva de dichos pavimentos fue común, con el objetivo de conocer el funcionamiento de cada uno de ellos ante episodios de lluvia de distinta intensidad, e integró una lámina impermeabilizante en la parte inferior que permitió recoger y medir los volúmenes de agua infiltrada y retenida por dichos pavimentos. Se implementó un sistema de monitorización compuesto por un pluviómetro que proporcionaba datos del volumen de lluvia precipitada, un caudalímetro instalado en cada superficie de pavimento que registraba el caudal de agua drenado y un data loger que almacenaba los datos en un servidor.
Esta experiencia piloto se planteó además de para aumentar el conocimiento técnico de estos sistemas en climatologías propias del Sur de España, para servir de referencia a otros proyectos que se desarrollaran después en la región.
Dejo por aquí el enlace al número 125 de la revista digital «Alzada» del Colegio Oficial de Aparejadores y Arquitectos Técnicos de Granada. En las páginas 68 a 82 encontrarás una publicación muy completa sobre todos los detalles técnicos, los resultados obtenidos y las conclusiones de este proyecto piloto.
Necesitamos repavimentar y revegetar las ciudades para poder reutilizar el agua de lluvia.
María Isabel Rodríguez-Rojas
En la descripción del vídeo encontrarás un acceso directo a la explicación de cada tipo de pavimento permeable utilizado.
